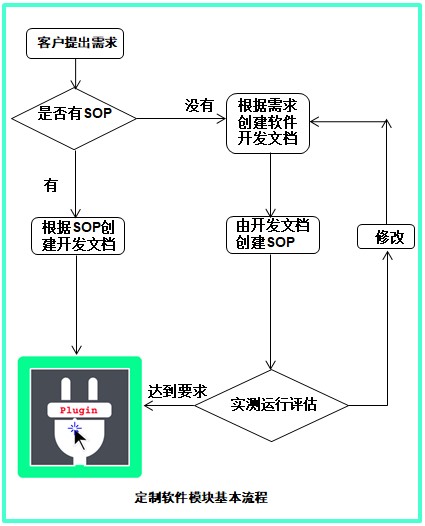

Image-Pro Plus7.0软件(IPP)客制化模块，硬件系统集成，自动测量、分析软件开发是我们最主要任务。在过去三十多年中我们在半导体、生命科学、航空航天、新材料、能源、汽车、橡胶、农业、药物、动植物保护等领域研发了许多与生产生活和科研密切相关的软件模块，从Image-Pro Plus软件诞生之日起我们从未停止新模块的开发，许多开创性的软件模块已经成为行业标准，并且我们还将不断的更新优化已有的软件模块，与您共同更加美好的未来。

后续内容提要：

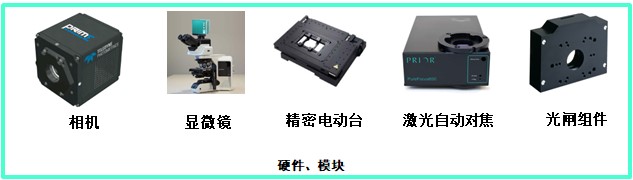

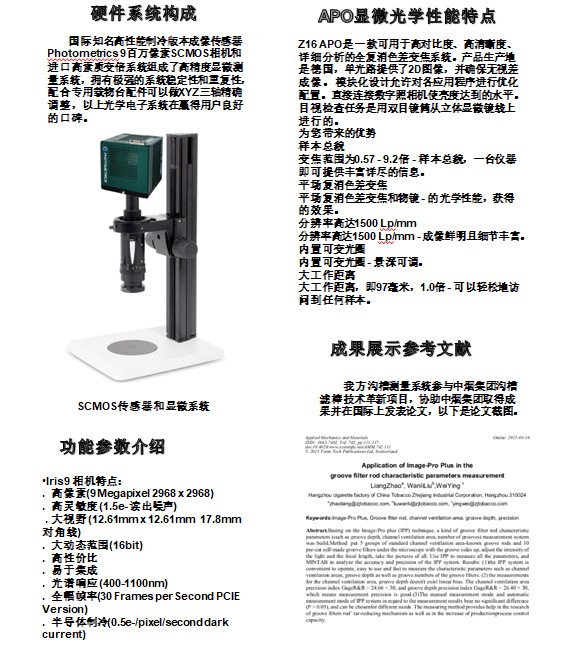

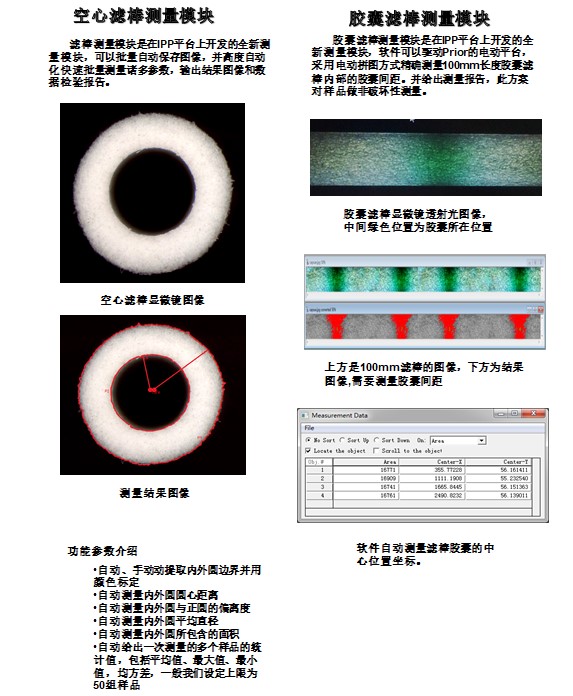

1. 波纹滤棒测量模块                                        2. 空心滤棒，胶囊滤棒                             3. 测量系统硬件构成                                        4. 三维激光加工

5. IMC测量软件                                               6. 电动拼图                                             7. 3D表面重建                                                 8. 金线弧高测量

9. 导电粒子测量                                             10.扫描电镜IMC测量                                11.电镜图像处理                                             12.角膜上皮缺损测量

13.近红外芯片无损测量                                   14.只能查找圆形样本                               15.动态追踪                                                   16.动态追踪性能参数

17.Image-Pro显微计数模块                              18.Image-Pro智能晶粒测量                       19.晶圆扫描方案

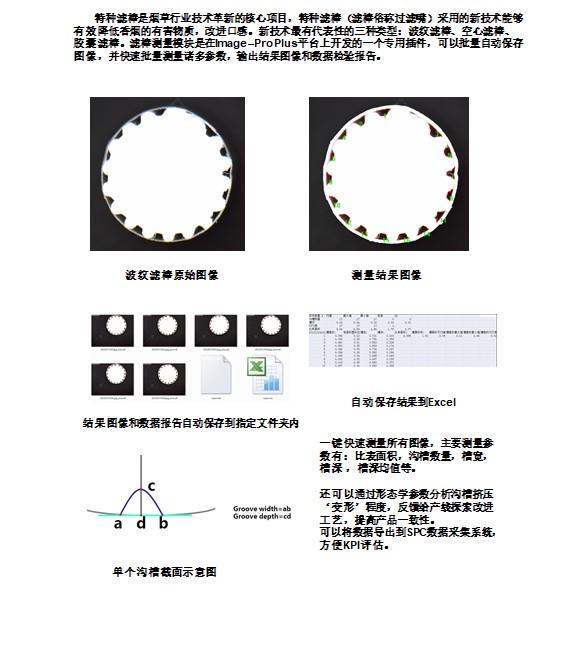

1、波纹滤棒测量模块：特种滤棒是烟草行业技术革新的核心项目，特种滤棒（滤棒俗称过滤嘴）采用的新技术能够有效降低香烟的有害物质，改进口感。新技术最有代表性的三种类型：波纹滤棒、空心滤棒、胶囊滤棒。滤棒测量模块是在Image –Pro Plus平台上开发的一个专用插件，可以批量自动保存图像，并快速批量测量诸多参数，输出结果图像和数据检验报告。

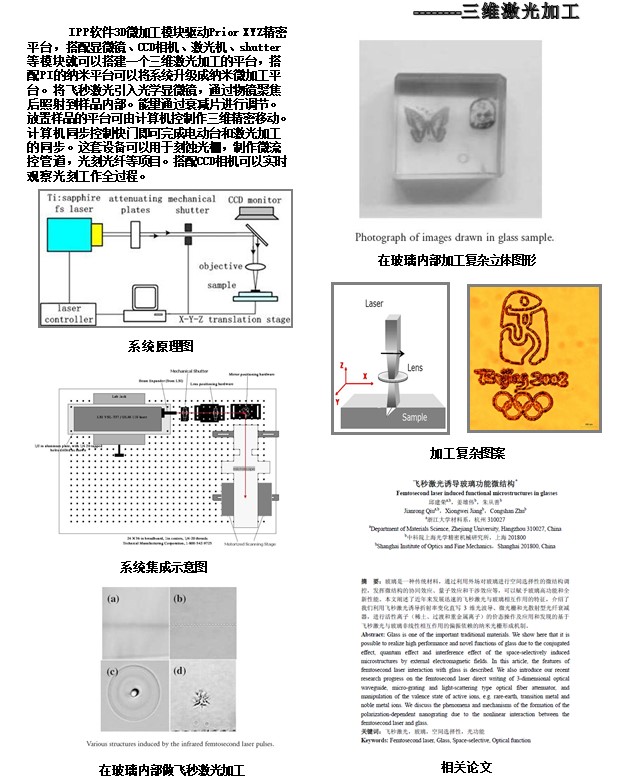

2、三维激光加工：

      IPP软件3D微加工模块驱动Prior XYZ精密平台，搭配显微镜、CCD相机、激光机、shutter等模块就可以搭建一个三维激光加工的平台，搭配PI的纳米平台可以将系统升级成纳米微加工平台。将飞秒激光引入光学显微镜，通过物镜聚焦后照射到样品内部。能量通过衰减片进行调节。放置样品的平台可由计算机控制作三维精密移动。计算机同步控制快门即可完成电动台和激光加工的同步。这套设

备可以用于刻蚀光栅，制作微流控管道，光刻光纤等项目。搭配CCD相机可以实时观察光刻工作全过程。

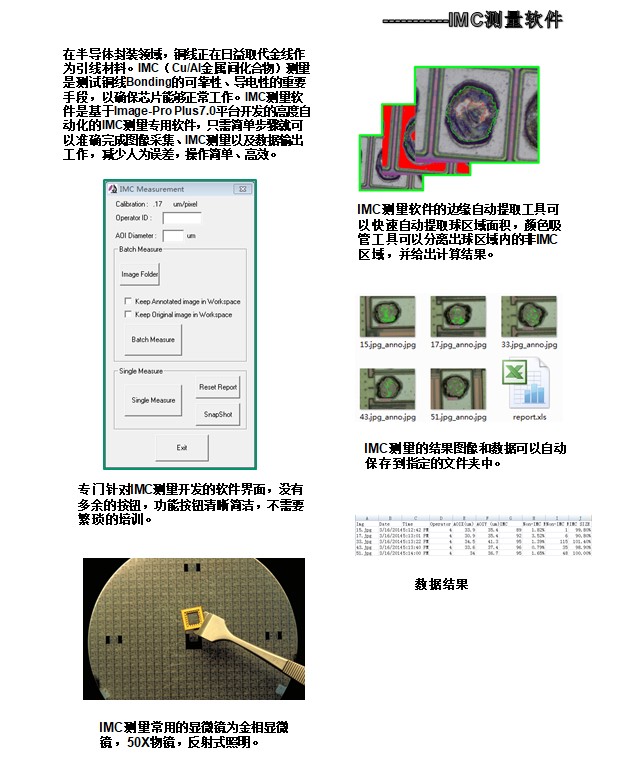

3、IMC测量软件：

      在半导体封装领域，铜线正在日益取代金线作为引线材料。IMC（Cu/Al金属间化合物）测量是测试铜线Bonding的可靠性、导电性的重要手段，以确保芯片能够正常工作。IMC测量软件是基于Image-Pro Plus7.0平台开发的高度自动化的IMC测量专用软件，只需简单步骤就可以准确完成图像采集、IMC测量以及数据输出工作，减少人为误差，操作简单、高效。

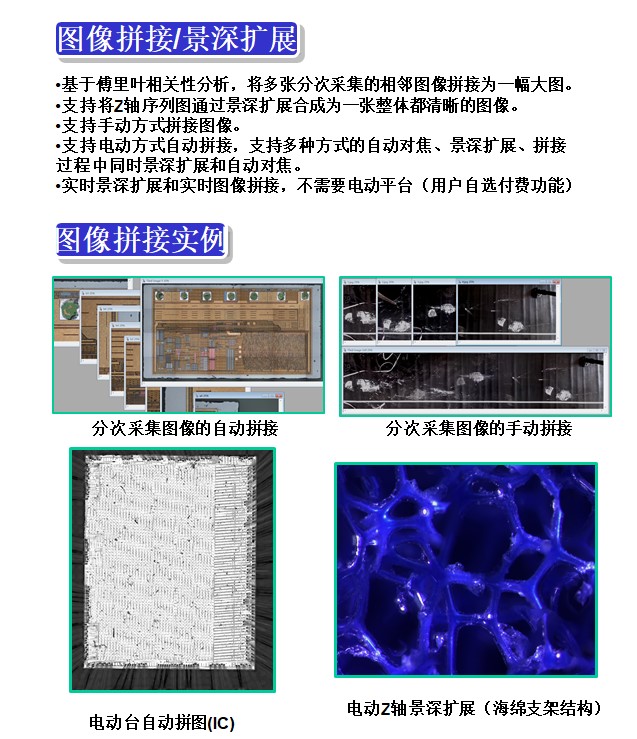

4、电动拼图   ：

•基于傅里叶相关性分析，将多张分次采集的相邻图像拼接为一幅大图。

•支持将Z轴序列图通过景深扩展合成为一张整体都清晰的图像。

•支持手动方式拼接图像。

•支持电动方式自动拼接，支持多种方式的自动对焦、景深扩展、拼接过程中同时

  景深扩展和自动对焦。

•实时景深扩展和实时图像拼接，不需要电动平台（用户自选付费功能）

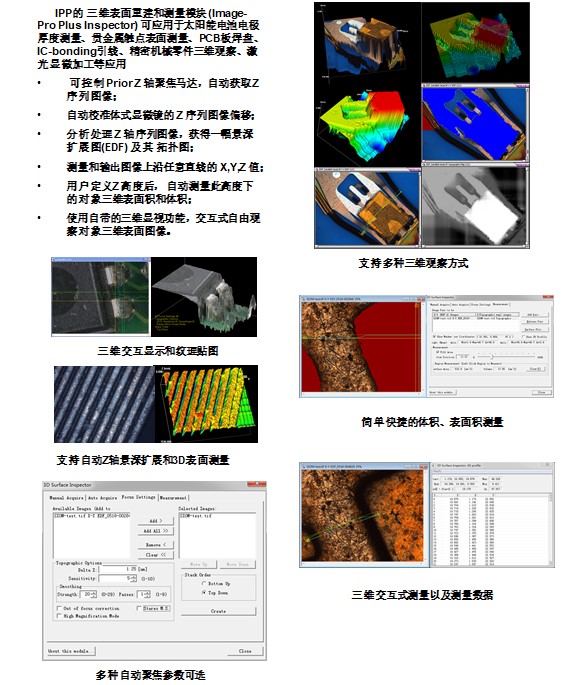

 5、3D表面重建：

       IPP的 三维表面重建和测量模块 (Image-Pro Plus Inspector) 可应用于太阳能电池电极厚 度测量、贵金属触点表面测量、PCB板焊盘、IC-bonding引线、精密机械零件三维观察、激光显微加工等应用。

•可控制 Prior Z 轴聚焦马达，自动获取 Z 序列图像；                              •自动校准体式显微镜的 Z 序列图像偏移；

•分析处理 Z 轴序列图像，获得一幅景深扩展图(EDF) 及其 拓扑图；        •测量和输出图像上沿任意直线的 X,Y,Z 值；

•用户定义Z 高度后， 自动测量此高度下的对象三维表面积和体积；         •使用自带的三维显视功能，交互式自由观察对象三维表面图像。

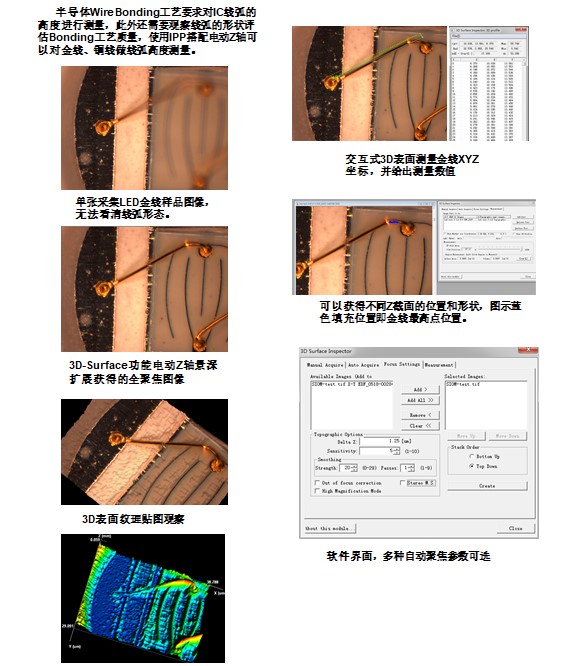

6、金线弧高测量：

     半导体Wire Bonding工艺要求对IC线弧的高度进行测量，此外还需要观察线弧的形状评估Bonding工艺质量，使用IPP搭配电动Z轴可以对金线、铜线做线弧高度测量。

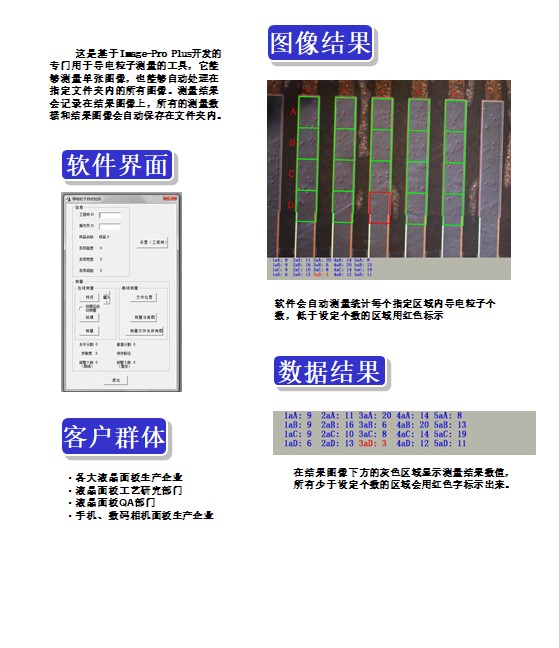

 7、导电粒子测量：

      这是基于Image-Pro Plus开发的专门用于导电粒子测量的工具，它能够测量单张图像，也能够自动处理在指定文件夹内的所有图像。测量结果会记录在结果图像上，所有的测量数据和结果图像会自动保存在文件夹内。

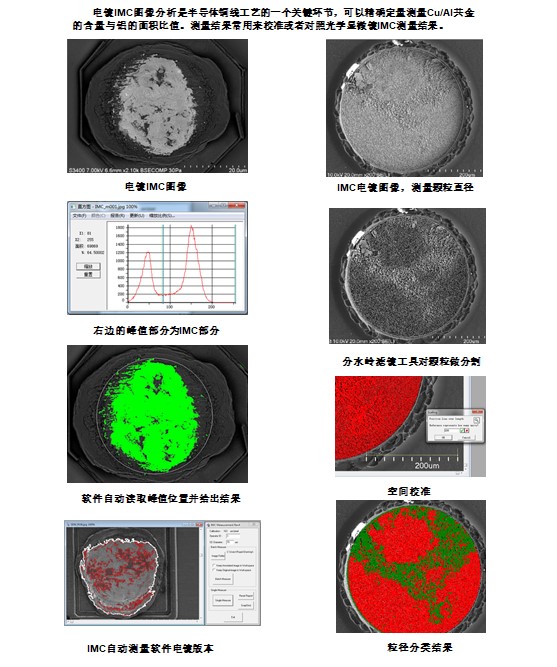

8、扫描电镜IMC量测：

      电镜IMC图像分析是半导体铜线工艺的一个关键环节，可以精确定量测量Cu/Al

共金的含量与铝的面积比值。测量结果常用来校准或者对照光学显微镜IMC测量结

果。

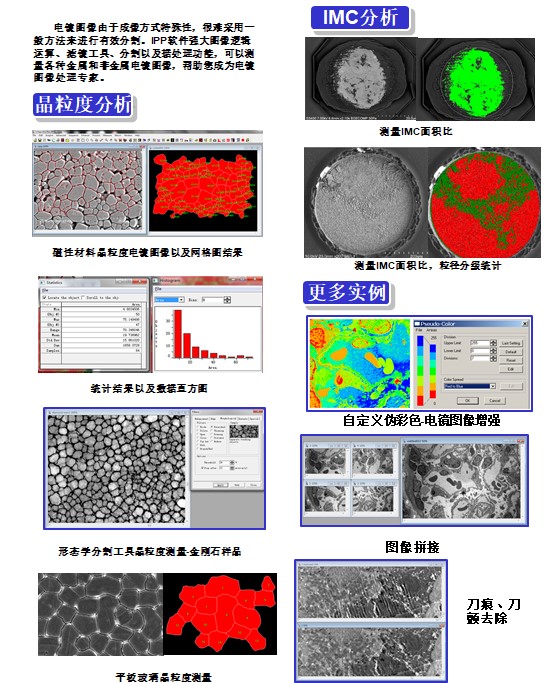

 9、电镜图像处理：

        电镜图像由于成像方式特殊性，很难采用一般方法来进行有效分割。IPP软件强大图像逻辑运算、滤镜工具、分割以及据处理功能，可以测量各种金属和非金属电镜图像，帮助您成为电镜图像处理专家。

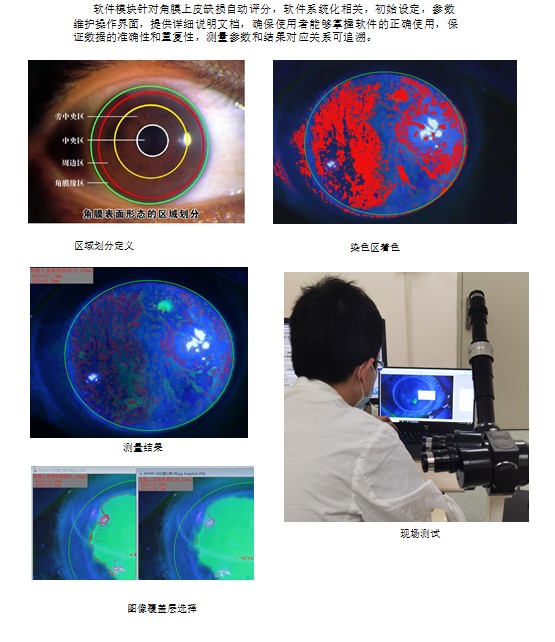

10、角膜上皮缺损测量：

       软件模块针对角膜上皮缺损自动评分，软件系统化相关，初始设定，参数维护

操作界面，提供详细说明文档，确保使用者能够掌握软件的正确使用，保证数据的

准确性和重复性，测量参数和结果对应关系可追溯。

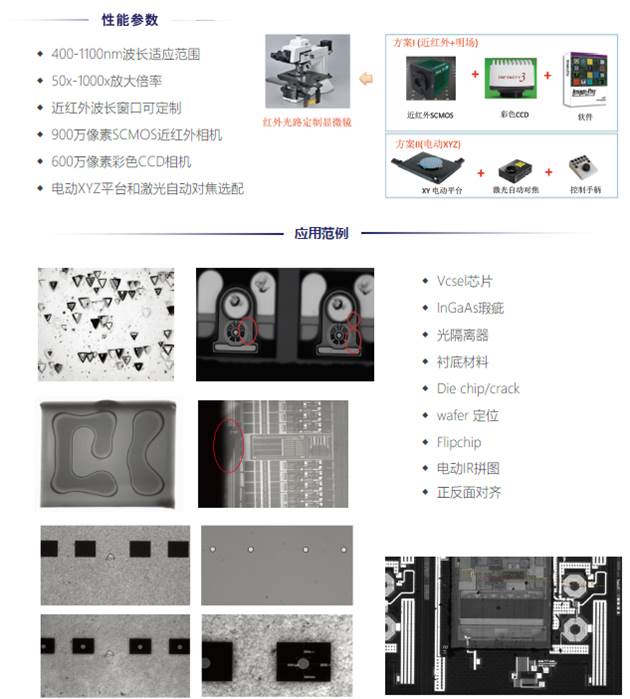

11、近红外芯片无损测量：

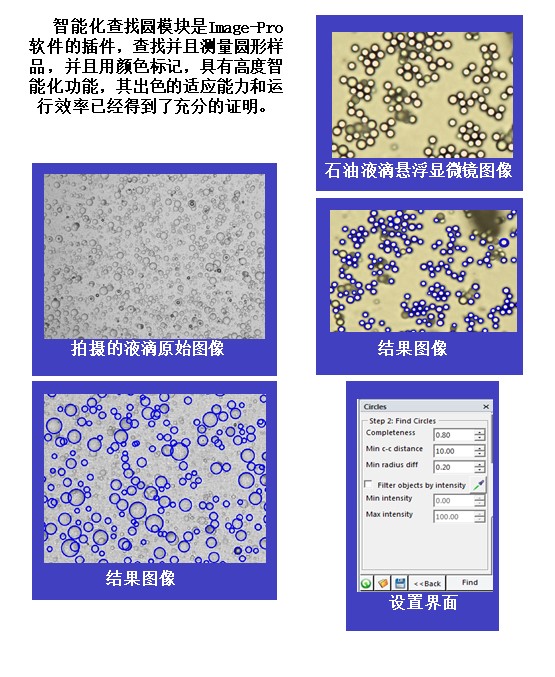

12、智能查找圆形样本：

         智能化查找圆模块是Image-Pro 软件的插件，查找并且测量圆形样品，并且用颜色标记，具有高度智能化功能，其出色的适应能力和运行效率已经得到了充分的证明。

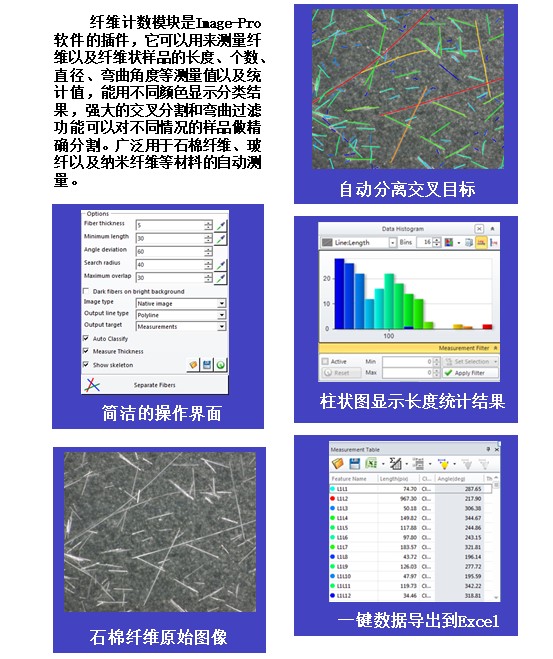

 13、Image-Pro 纤维计数模块

       纤维计数模块是Image-Pro软件的插件，它可以用来测量纤维以及纤维状样品的长度、个数、直径、弯曲角度等测量值以及统计值，能用不同颜色显示分类结果，强大的交叉分割和弯曲过滤功能可以对不同情况的样品做精确分割。广泛用于石棉纤维、玻纤以及纳米纤维等材料的自动测量。

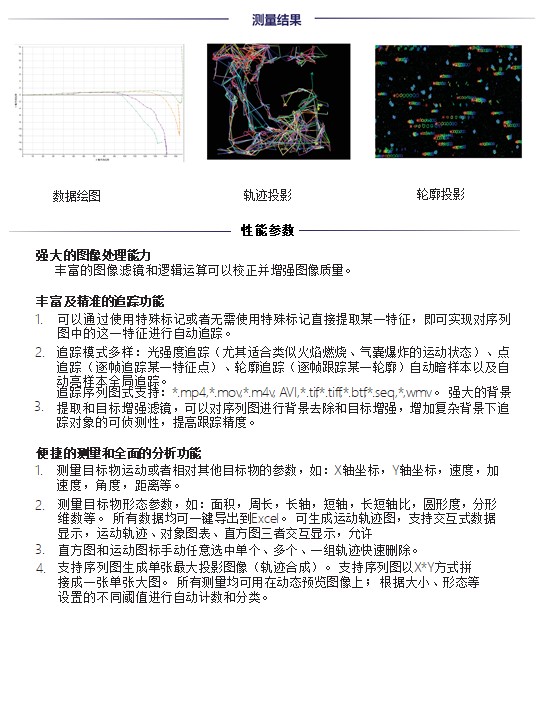

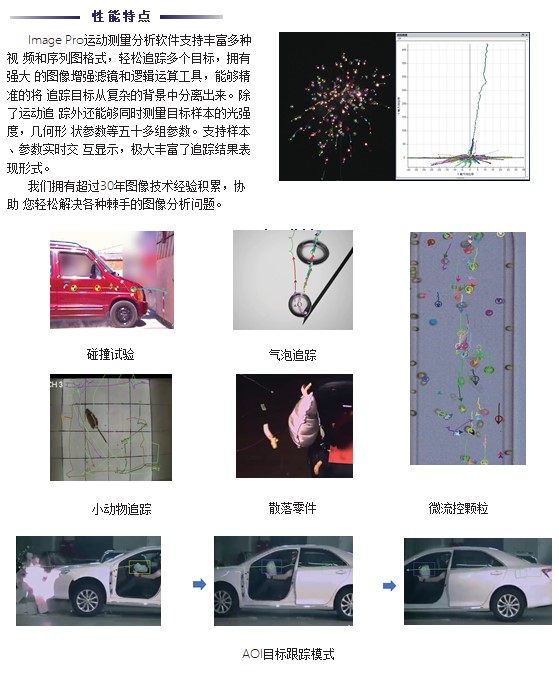

14、动态追踪

           Image Pro运动测量分析软件支持丰富多种视 频和序列图格式，轻松追踪多个目标，拥有强大 的图像增强滤镜和逻辑运算工具，能够精准的将 追踪目标从复杂的背景中分离出来。除了运动追 踪外还能够同时测量目标样本的光强度，几何形 状参数等五十多组参数。支持样本、参数实时交 互显示，极大丰富了追踪结果表现形式。我们拥有超过30年图像技术经验积累，协助 您轻松解决各种棘手的图像分析问题。

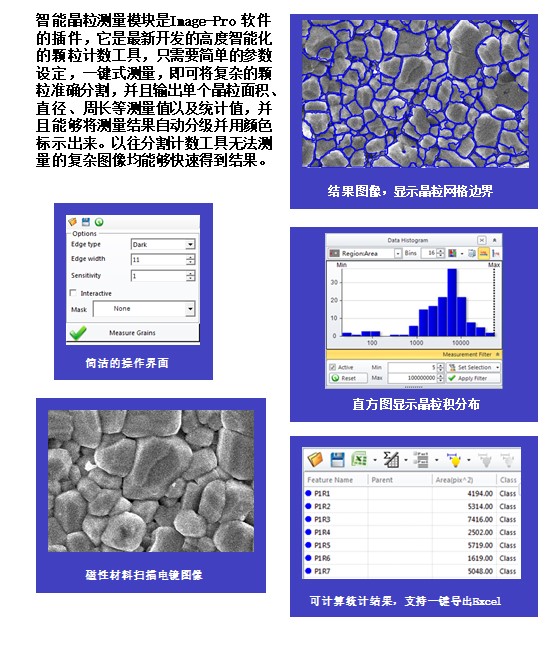

  15、Image-Pro 智能晶粒测量：

       智能晶粒测量模块是Image-Pro 软件的插件，它是最新开发的高度智能化的颗粒计数工具，只需要简单的参数设定，一键式测量，即可将复杂的颗粒准确分割，并且输出单个晶粒面积、直径、周长等测量值以及统计值，并且能够将测量结果自动分级并用颜色标示出来。以往分割计数工具无法测量的复杂图像均能够快速得到结果。

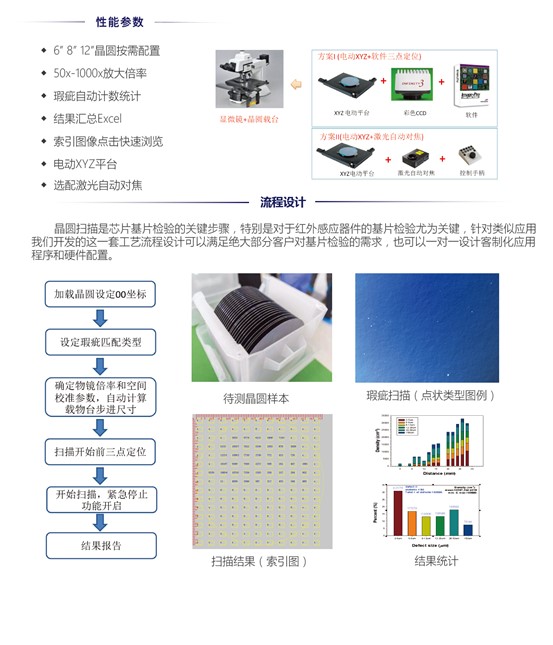

 16、晶圆扫描方案：

         基片质检好帮手。
